電熱套溫度控制程序設計：

A：斜率模式：

當 Pno不等于0時，程序編排統一采用溫度~時間~溫度格式，定義為：從當前段設置溫度，然后通過此段設置時間到達下一溫度。溫度值的單位與測量PV值相同，時間單位可以選擇分鐘或小時。對于傾斜模式，如果運行到 Pno定義的最后一段程序不執行停止命令或跳轉命令(后文時間設置可編輯)，則表示在這段時間保持溫度后自動終止。

下例是一個線性升溫、恒溫、線性降溫、跳轉循環、準備、暫停的5段程序示例。

第一段SP 1=100.0  t 1=30.0；從100℃起到SP2線性升溫，升溫時間30min，斜率10℃/min

第二階段 SP 2=400.0  t 2=60.0;400℃保溫條件下運行，持續時間60min

第三段 SP 3=400.0  t 3=120.0，冷卻至 SP 4，冷卻時間120，斜率2℃/min

第四段 SP 4=160.0  t 4=0.0；在冷卻到160℃后進入暫停狀態，執行運行繼續下一段

第五段 SP 5=160.0  t 5=-1.0；執行第1段，從頭循環運行。

本例中，在第5段跳往第1段后，由于其溫度為160℃，SP1為100℃，假定偏差上限報警值設置為5℃，則程序在第5段跳往第1段后先進入準備狀態使得溫度控制到小于偏差上限報警值，即105℃，然后再進行第1段的程序升溫。

采用溫度-時間編程的優點是升溫、降溫的斜率設置范圍廣，格式統一，便于學習，設定曲線更靈活，可設定連續升溫段，或連續的恒溫段。

B：平臺類型：

設定參數PAF.B=1為平臺模式，適用于不需要在一個程序中定義升溫速率的情況(可以使用 SPr參數來限制升溫速率，如果 SPr參數為0則代表全速升溫)，例如：SP 1=100.0；t 1=30.0；SP 2=400.0；t 2=60.0，表示SPr速率升溫到100℃保溫30min，再加熱400℃，恒溫60分鐘，因?yàn)榧訜釙r(shí)間會占用保溫時間，所以可以設置rdy功能有效，保證恒溫時間準確。

C：時間設置：

t-XX＝0.1～3200(分) 表示第XX段設置的時間值（注：時間單位也可為小時）。

t-XX=0.0儀表進入第XX段持續運行，程序在此暫停運行并停止計時。

t-XX＝-121.0，該程序執行StoP并停止運行。

t-XX＝-0.1～-122.0 時間值為負數表示是一個跳轉+事件輸出命令，整數部分-1~-120表示跳轉的段，但超出Pno定義的段數時無效，整數為0（小數不為0），表示運行到下一段，小數位置為事件輸出編程，可以在程序運行過程中編程使AL1及AL2動作，-XXX.0表示不影響程序事件狀態，只是跳轉，注意如果報警輸出定義AOP也同時定義報警由AL1或AL2輸出，程序事件或報警都可以導致AL1或AL2動作，-XXX.1~-XXX.4含義如下：

-XXX.1，AL1動作，AL2解除；

-XXX.2，AL1解除，AL2動作；

-XXX.3，AL1和AL2均動作；

-XXX.4，AL2和AL2都解除；

例如：設置t- 5=-1.1，表示運行到第5段程序時，AL1動作，AL2解除并跳轉到第一段運行。

又如：設置t- 6=-0.3，表示運行到第6段程序時，AL1和AL2動作，并繼續下段程序（第7段）運行。

注意：除執行運行操作或接通電源時遇到跳轉段時，可以繼續跳轉運行外。在程序運行中遇到跳轉段控制程序跳到的還是跳轉段時，則程序自動暫停執行（即儀表在連續兩次跳轉中自動插入暫停操作），需要外部的運行／暫停操作解除暫停狀態。
d、給定值設置：
給定值可設置的數值范圍有SPL及SPH限制，是-999~+3200℃，表示需要控制的溫度值（℃）或線性定義單位。
e、運行多條曲線時程序的編排方法：
本控溫儀具有靈活先進的程序編排方法，由于儀表執行停止運行（StoP）后會自動將StEP設置為1，如果在啟動運行前沒有再修改StEP值，則重新運行一般從第1段起運行，對于編有多條控溫曲線的用戶，可以采用將第1段設置為跳轉段的方法來分別執行不同的曲線。如用戶有3條長度均為3段的曲線，則可將程序編排在2~4，5~7，8~10。要使啟動后分別執行不同的曲線，則其第1段可設置如下：
t- 1=-2.0，運行操作后執行第1條曲線（2~4）；
t- 1=-5.0，運行操作后執行第2條曲線（5~7）；
t- 1=-8.0，運行操作后執行第3條曲線（8~10）；
需要改變生產工藝時，只要將“t- 1”分別設置為-2.0,-5.0或-8.0，即可使運行分別開始運行不同的曲線。
也可省略該跳轉段，但在每次啟動運行前將StEP設置為需要運行曲線的起始段即可。
出廠程序示例：
SP 1=20.0 t 1=5.0 ；20℃起線性升溫到SP2（25℃），升溫時間為5小時；
SP 2=25.0 t 2=5.0 ；25℃保溫5小時；
SP 3=25.0 t 3=5.0 ；從25℃開始線性降溫到20℃，降溫時間為5小時；
SP 4=20.0 t 4=9.0 ；保溫9小時；
SP 5=20.0 t 5=-1.0 ；跳轉到第一段執行，從頭循環開始運行。

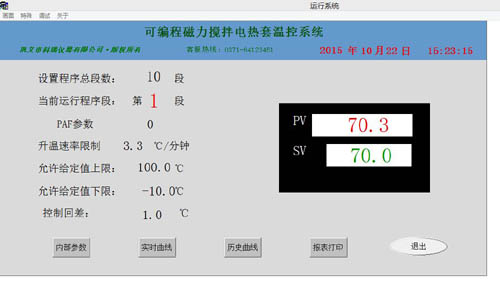

1、可編程磁力攪拌電熱套使用前自整定方法示例：

2、將裝入適量溶液的燒杯內放入攪拌子后置于電熱套內；

3、將傳感器置于燒杯頁面以下并固定；

4、打開電源開關，按設定鍵3秒，出現參數后連續按到出現Loc，按上鍵和移位鍵輸入密碼，按設定鍵進入內部參數，將SPr項參數設為0，長按設定鍵退出；

5、正常顯示狀態，按設定鍵，下框顯示小數點，按上下鍵和移位鍵將溫度設定到200℃，設定后下框交替顯示200和stop，上框顯示溶液溫度，按run鍵運行，再按移位鍵3秒將Off改為ON，按設定鍵確認，開始自整定，下框交替顯示At和200，自整定結束后，不顯示At；

6、結束自整定后，重新進入內部參數，將SPr改為3.3，按設置鍵退出；

7、可根據程序控溫磁力攪拌電熱套使用說明書設定程序，將SP1設為320℃，t1設為60min即可，具體操作是按移位鍵顯示sp1和溫度值，設為320后按設定鍵顯示t1和時間，設為60，再按設定鍵退出。
